便攜式智能溶解氧分析儀

便攜式智能溶解氧檢測分析儀（水產養殖專用）

　　一、概 述

　　便攜式智能溶解氧分析儀可分為傳感器和電子單元兩個部份。傳感器采用極譜型覆膜式溶氧電極。電子單元為高集成電路組成。儀器采用點陣液晶顯示，可顯示溶解氧值和溫度。

　　溶氧儀在水產養殖中的應用

　　二、技術參數

　　主要特點：

　　點陣背光液晶顯示

　　自動溫度補償、響應時間快

　　配本廠溶解氧電極(極譜型覆膜式)

　　主要技術指標：

　　1.測量范圍：

　　溶解氧：(0.0～20.0)mg/L

　　溫 度：(0～40)°C

　　2、基本誤差：

　　溶解氧：±0.3mg/L

　　溫 度：±1°C

　　3、殘余電流：不大于0.15mg/L

　　4、響應時間：不大于30s (20°C時90%響應)

　　5、自動溫度補償范圍：(0～40)°C

　　6、電 源：7號堿性電池四節

　　7、外形尺寸(mm)：300×265×135

　　8、重 量：1.6kg

　　四、溶氧儀儀器的使用及校難

　　剛出廠的電極為干燥狀態，在使用前，需添加電極內充液：

　　1.取出新電極膜套，添加3/4的電極內充液，確保電極膜套內無氣泡存在。如有氣泡可捏住電極膜套并用手指輕擊，氣泡會在電極膜套內上升，從而除去氣泡。

　　2.將添加過電極內充液的電極膜套旋到電極上，直到擰緊。在旋入過程中薄膜會逐漸貼緊黃金電極表面至平整。安裝過程中盡可能使腔體中無小氣泡。

　　注意：如果電極內充液溢出，請將溢出的內充液擦干。

　　3. 使用前必須加入電極內填充液，將電極連接到儀表，開機，將電極極化30 分鐘后，方能使用。如果電極插入無氧水或飽和溶氧水數值變化不大則要更換電極模套和電極內填充液，或陰極進行再生。

　　4.儀器的使用

　　a. 設置項功能

　　先在主菜單中通過切換鍵，選擇設置項。按確認鍵進入設置菜單。

　　(1)大氣壓設定

　　通過切換鍵選擇大氣壓項，按確認鍵進入大氣壓設定。已知環境大氣壓為“XXXXX Pa”,通過切換鍵移位，通過上下鍵改變數值，輸入當前環境的大氣壓值(系統默認值“101325 Pa”)。

　　(2)溫度設定

　　通過切換鍵選擇溫度項，按確認鍵進入溫度設定。

　　自動溫補(ATC)：插上溫度電極，自動讀取當前溶液的溫度值;

　　手動溫補(MTC)：未插上溫度電極，需手動輸入當前溶液的溫度值;通過切換鍵移位，通過上下鍵改變數值(統默認值為“25攝氏度”)。。

　　(3)鹽度設定

　　通過切換鍵選擇鹽度項，按確認鍵進入鹽度設定。通過切換鍵移位，通過上下鍵改變數值，(系統默認值為“0mg/L”)。

　　(4)背光設定

　　通過切換鍵選擇背光項，按確認鍵進入背光設定。通過切換鍵選擇背光：常開;常關;短開項。按確認鍵保存。

　　b.校正

　　在主菜單中通過切換鍵，選擇校正項，按確認鍵進入校正菜單。

　　本儀器采用兩點校正，請先準備好一杯無氧水，和一杯飽和溶氧水(制備無氧水和飽和溶氧水方法，詳見附件1)。

　　零校正(無氧水零校正)：

　　將電極在干凈的蒸餾水里清洗干凈，按切換鍵選擇零校正項，放入無氧水中，電極攪拌，待數值顯示穩定后，按確認鍵進行零校正。

　　飽和溶氧校正：

　　將電極在干凈的蒸餾水里清洗干凈，按切換鍵選擇飽和校正項，放入飽和溶氧水中，電極攪拌，待數值顯示穩定后，按確認鍵進行飽和校正。

　　c.測量

　　在主菜單中通過切換鍵，選擇測量項。按確認鍵進入測量菜單。

　　將電極浸入被測溶液中，電極做適當的攪拌，等待數值穩定，此時儀器的讀數即為被測水樣的溶解氧值。通過切換/選擇鍵可以顯示不同的讀數單位： mg/L、 %、 ppm。

　　按確認鍵退出測量狀態，進入主菜單欄。

　　溶氧儀使用注意事項：

　　如果被測水樣含有一定鹽度(如海水養殖場)，測量時，應進行鹽度設置，即可測量溶液的溶氧值。儀器的顯示值即為該鹽度下的溶解氧值。

　　測量溶解氧時電極與被測水樣之間應有相對運動。在實驗室測量時，可以采用電磁攪拌器或馬達攪拌，也可在測量時逐漸輕輕搖晃電極，但攪拌不可太劇烈，不能造成空氣與被測樣品的氧交換。等待數據穩定后，該測量值即為溶液的溶解氧值。

　　本儀器雖然具有自動溫度補償能力，但要在很寬的溫度范圍內進行自動溫度補償而又要保持較高的測量精度是相當困難的。因此，在校準溫度跨度時，校準樣品的溫度應力求接近被測液溫度。

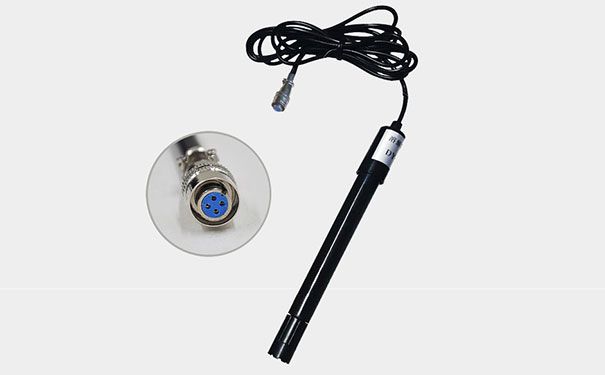

溶解氧電極

　　五、溶氧儀器的維護

　　一臺儀器若能正確地加以維護，對于保證儀器測量精度，延長儀器特別是電極的使用壽命是必不可少的。

　　對于液晶顯示的電子單元如果發現故障，請勿擅自拆修，請送回工廠檢查和修理，儀器長久不用時，應將電池取出，以免電池變質毀壞儀器。在現場使用儀器的情況，在較長時間不進行測量時，應關閉電源，取出電池，以延長電池使用壽命。在間斷工作的條件下，電池使用壽命大約24小時。

　　六、溶解氧電極的維護

　　氧電極的維護包括定期更換電解液和薄膜，定期清洗及再生電極。

　　1、.將電極從儀表上拔下。

　　2、旋下舊的電極膜套，用蒸餾水沖洗電極的測量端部和電極膜套。

　　3、如果金陰極呈現暗色，需要用拋光紙進行拋光，在拋光紙上滴一滴去離子水，將金陰極在濕的拋光紙上打圈摩擦5—10圈 ，磨好后用去離子水沖洗電極以除去殘留物，用紙巾擦干。金陰極在拋光后變得明亮即可。

　　4、清洗和再生銀陽極方法如下。仔細檢查銀陽極表面，陽極表面通常具有銀灰色的光澤，如果銀陽極表面為黑色，則需用拋光紙輕輕摩擦銀陽極表面，磨好后用去離子水沖洗電極以除去殘留物，用紙巾擦干。

　　七、溶解氧電極儲藏

　　電極不使用時，應將電極儲藏于煮沸冷卻后的蒸餾水中，切忌將電極長期浸入亞硫酸鈉溶液中，因為上述溶液滲透到電極腔體內，會使電極性能惡化。

　　電極長期不使用時，可取出電極膜套，用蒸餾水沖洗電極后，干放保存。

　　儀器應儲藏在相對濕度不大于85%，溫度不超過40℃，不會有腐蝕性氣體的室 內，儀器長期不用時，應將儀器的內部的干電池取出。

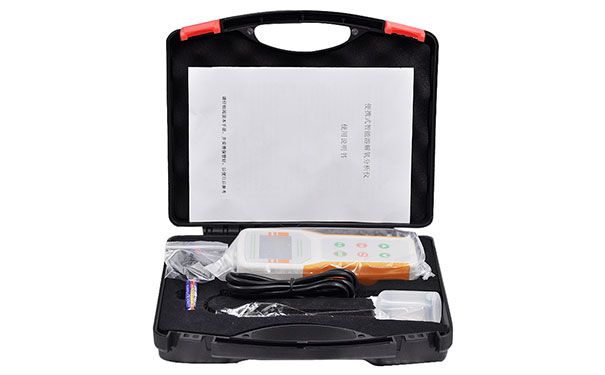

水產養殖溶氧儀便攜箱

　　附錄1

　　檢定水的制備：

　　1、無氧水的制備

　　500ml的燒杯中加入250ml蒸餾水，然后加入500mg的亞硫酸鈉及微量二價鈷鹽(如六水合氯化鈷作催化劑)。攪拌均勻，半小時后使用。

　　2、飽和溶解氧水的制備

　　在恒溫水浴內灌入2/3容積的新鮮蒸餾水(約8L)，水溫調節到檢定時所需的溫度，開動攪拌器攪拌水樣，同時用鼓泡器(空氣泵)向水中連續曝氣60分鐘以上。
